DH-GSTN5300/9剩余電流式電氣火災監控探測器

作者:億杰消防 點擊: 次 發布時間 2018-08-07 17:27

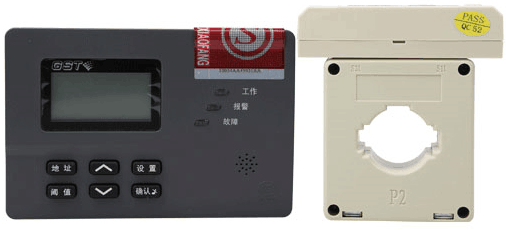

　　DH-GSTN5300/9剩余電流式電氣火災監控探測器：分體式單路探測器，液晶顯示，包含處理模塊和零序電流互感器兩部分，適合于額定電流為400A以內電纜的剩余電流檢測。



　　型號：DH-GSTN5300/9



　　主回路電流：400A孔徑：Φ93



　　說明：適用于電纜



　　產品特點：



　　1．探測器分體式結構，外置剩余電流傳感器，布線簡便



　　2．傳感器的靈敏度高，線性度好，運行可靠，安裝方便；報警設定值可以從50mA到1000mA間設置，設置精度為1mA，靈活應對各種需求



　　3．液晶顯示：可顯示當前剩余電流值、報警設定值和地址，直觀方便



　　4．按鍵操作：可按鍵設置，亦可通過電子編碼器或電氣火災監控設備實現地址編碼和報警剩余電流值的設置，簡單易行，便于工程調試和維護



　　5．探測器由電氣火災監控設備的數字化通信總線供電且無極性連接、無需另接220V或24V電源，簡單方便，信號處理模塊體積小巧，可實現導軌安裝和面板安裝方便靈活



　　技術參數：



　　1.工作電壓：總線24V，無極性



　　2.工作電流：



　　3.剩余電流報警設定：DH-GSTN5300/3/5/7/9/11/12F/22F/5K/7K/11K/:50mA到1000mA(步進1mA)DH-GSTN5300/40F/50F/:300mA到1000mA(步進1mA)



　　4.主回路：電流0A～2000A多種規格可選，電壓



　　5.報警響應時間：≤30s



　　6.輸出觸點容量：2A/30VDC



　　7.使用環境：溫度：-10℃～+40℃相對濕度≤95％，不凝露海拔＜3000m



　　8.外殼防護等級：IP30



　　9.總線通信地址采用電子編碼器編碼方式，占1個編碼點（1～242）



　　10.殼體材料和顏色：信號處理模塊：阻燃ABSPANTONECOOLGRAY10C;傳感器：ABS，象牙白



　　11.外形尺寸：信號處理模塊：14mm×96mm×46mm



　　12.執行標準：GB14287.2-2014

系列產品：

DH-GSTN5300/9剩余電流式電氣火災監控探測器 　　DH-GSTN5300/7 剩余電流式電氣火災監控探測器  　　 DH-GSTN5300/5 剩余電流式電氣火災監控探測器

DH-GSTN5300/50F剩余電流式電氣火災監控探測器 　　 DH-GSTN5300/40F 剩余電流式電氣火災監控探測器 　　 DH-GSTN5300/22F 剩余電流式電氣火災監控探測器

DH-GSTN5300/12F 剩余電流式電氣火災監控探測器  　　DH-GSTN5300/11 剩余電流式電氣火災監控探測器 　　 DH-GSTN5300/3 剩余電流式電氣火災監控探測器
